UPS電源系統

方案介紹 / plan description

UPS（UninterruptiblePowerSystem/UninterruptiblePowerSupply），即不間斷電源，是將蓄電池（多為鉛酸免維護蓄電池）與主機相連接，通過主機逆變器等模塊電路將直流電轉換成市電的系統設備。主要用于給單臺計算機、計算機網絡系統或其它電力電子設備如電磁閥、壓力變送器等提供穩定、不間斷的電力供應。當市電輸入正常時，UPS將市電穩壓后供應給負載使用，此時的UPS就是一臺交流市電穩壓器，同時它還向機內電池充電；當市電中斷（事故停電）時，UPS立即將電池的直流電能，通過逆變零切換轉換的方法向負載繼續供應220V交流電，使負載維持正常工作并保護負載軟、硬件不受損壞。UPS設備通常對電壓過高或電壓過低都能提供保護。

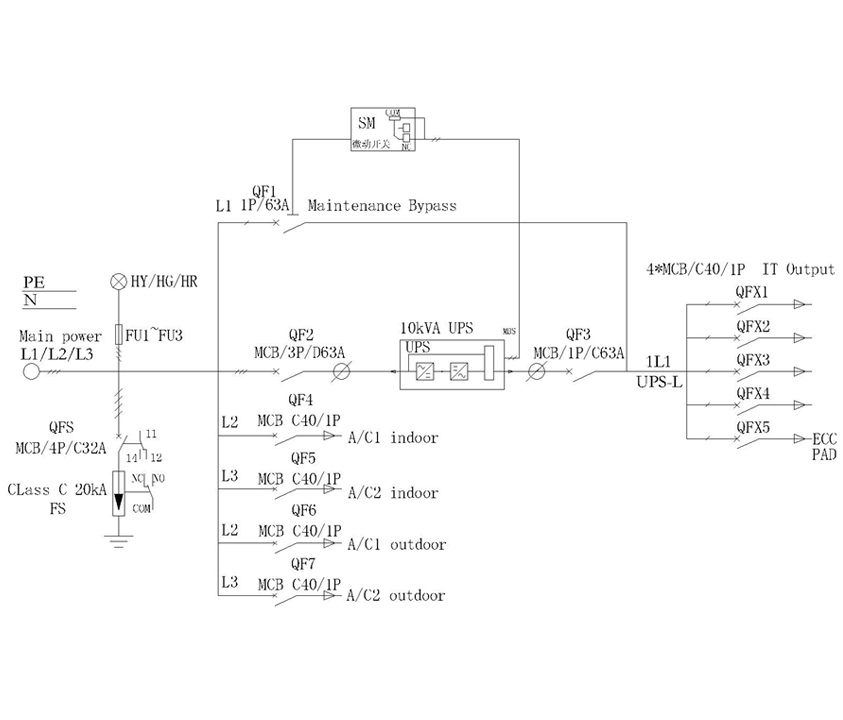

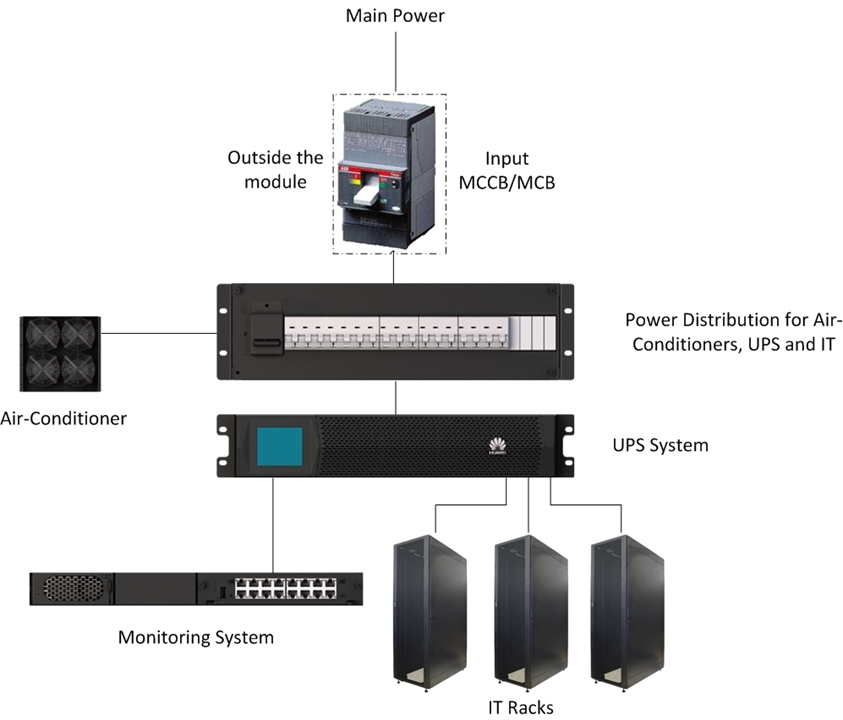

電氣示意圖 & 配電架構圖 / Schematic diagram

UPS推薦 / Products Recommended

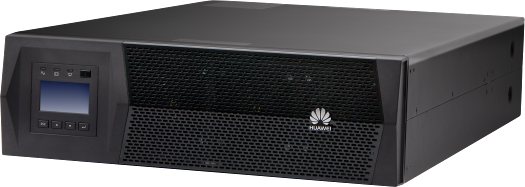

: FusionModule800采用的UPS為UPS2000-G。根據用戶的實際需求，為其提供合適的UPS系統。UPS2000-G工作在380V/400V/415V電源制式下，具有多重保護、高可靠性、智能簡單，柔性擴容、高效節能、綠色環保等特點。 UPS2000-G外觀圖如左圖所示。

參數類型	參數名稱	20kVA
輸入?yún)?shù)	輸入電壓范圍	80V AC～280V AC（80V AC～176V AC間，負載在 40%～100%間線性降額。）
	輸入功率因數 （100%負載下）	> 0.99，單相輸入 > 0.95，三相輸入
	額定輸入電壓	380V AC/ 400V AC /415V AC（三相）
	輸入頻率范圍	40Hz～70Hz
輸出參數	額定容量	20kVA
	額定電壓	220V AC/ 230V AC/ 240V AC（單相輸出，通過LCD 設置電壓等級來選擇不同的電壓制式。）
	功率因數	0.9
	最大效率	94.5%
	輸出電壓精度	±1%
	動態電壓瞬變	±5%
	波峰因數	最高可達3：1
	過載能力	市電模式，105%～125%負載下：5Min，旁路正常轉旁路，旁路異常直接切斷輸出。市電模式，125%～150%負載下：1Min，旁路正常轉旁路，旁路異常直接切斷輸出。市電模式 ≥ 150%負載下：0.1s，旁路正常轉旁路，旁路異常直接切斷輸出。
外形尺寸	高×寬×深	86mm×430mm×585mm
	安裝方式	機架式
	防雷	符合IEC/EN60240-2 IEC/EN61000-4-5 YD/T1095-2000 YD/T944-2007 交流輸入端滿足D 級防雷的要求（差、共模5kA，8/20μs）
環境參數	接口類型	電總/干接點/WEB/Modbus/SNMP（Simple Network Management Protocol）
	運行溫度	0℃～40℃
	相對濕度	0% RH～95% RH，無凝露
	最大海拔高度	＜ 1000m（1000m～4000m參考IEC62040-3降額）
	儲存和運輸溫度	-40℃～+70℃（電池包：-20℃～+40℃）
