FusionModule800主要應用于樓宇機房，整個配電系統在樓宇的配電系統中只是個子系統，電源系統的Class I SPD（surge protection device）由樓宇低壓總配電房/柜提供。防雷系統如左圖所示。

FusionModule800標配C級防雷器，前端配置防雷保護空開為32A。

空調室外機的供電電纜如需上樓頂，建議采用穿鐵管或金屬線槽敷設，鐵管或金屬線槽應保持電氣連續并兩端接地。

SPD的連接導線應盡可能短、直，長度不宜超過0.15m，SPD的電源連接導線采用小截面積10mm2的銅線，SPD的接地線采用不小于16mm2的銅線。

DC基礎設施一體柜中設置主接地排，模塊內其它各機柜接地端子連接到綜合柜接地排上，接地線纜線徑不小于16mm2；主接地排連接到機房的樓層接地排（FEB）或接地匯集帶（機房?jī)?nèi)沿走線架或墻體敷設的25mm×3mm的銅帶），接地線線徑不小于35mm2。

說明：交流輸入從前端配電取電，保護接地線的線徑參考IEC 60364-5-54選取。機柜系統等電位連接如右圖所示。

機柜體的各金屬組件/零件之間實現良好搭接。結構搭接面在搭接前進行噴涂保護（或不噴涂）并進行抗氧化處理，噴涂保護的表面區域確保實現兩個搭接部件的搭接面完全的金屬電接觸。搭接質量采用直流阻抗來衡量，任意兩個有搭接要求的零件之間的搭接直流阻抗不大于0.1Ω。不能良好連接的金屬部件之間，采用接地電纜連接（如機柜門與機柜之間），連接電纜截面積建議不小于6mm2。

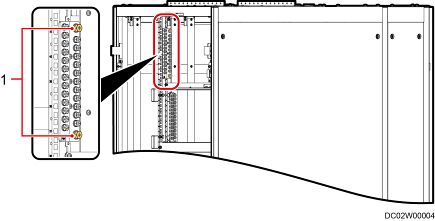

各柜體內部設計有一個接地排或主接地點供設備接地用，接地排不需要絕緣安裝。

接地端子不小于M8，機柜總接地端子旁設置有黃底的接地標簽如。

模塊內部不帶電的金屬部件（如金屬門窗、走線架、防靜電地板支架）做等電位處理，等電位連線不小于6mm2。
